一、 实验目的：

1. 熟悉各液压元件的工作原理；

2. 掌握液压缸速度控制的方法。

3. 加强学生的动手能力和创新能力。

二、 实验器材：

1. 液压实验台                                           一台

2. 液压泵站                                             一套

3. 油缸                                                 一只

4. 溢流阀                                               一只

5. 三位四通电磁换向阀                                   一只

6. 二位三通电磁换向阀                                   一只

7. 调速阀（或单向节流阀）                               一只

8. 接近开关及其支架                                     三套

9. 油管、压力表、四通                                   若干

三、 实验原理：

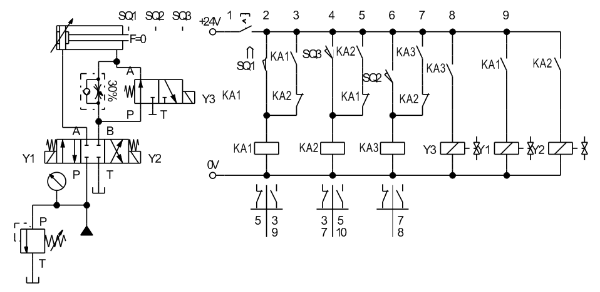

如图所示：

系统的速度可以由调速阀及两位三通电磁换向阀调定，当电磁阀没有接入油路时，速度由调速阀调节，但当两位三通接入时，系统处以没有背压的情况，调速阀没有调速功能，从而达到实验要求。电磁阀的通断可以靠接近开关来控制。

（继电器接近开关控制接线图）

四、 实验步骤：

1. 根据实验要求设计出合理的液压原理图。

2. 根据原理图选择恰当的液压元器件，并按图把实物连接起来。

3. 根据动作要求设计电路，并依据设计好的电路进行实物连接。

4. 在溢流阀打开的情况下，启动泵站电机，调定系统压力到工作压力，起动三位四通电磁换向阀，观看油缸的运行速度，调节调速阀的开口来改变工进的速度。

5. 实验完毕后，打开溢流阀，停止油泵电机，待系统压力为零后，拆卸油管及液压阀，并把它们放回规定的位置，整理好实验台。并保持系统的清洁。
