联合收割机等液压系统动力元件采用双联齿轮泵。拆装与安装时应注意以下事项。

1 拆卸注意事项

1)油泵从机体上拆下后，立即用塑料盖或塞子把油管接头和泵的开口堵上，以防脏物进入液压系统。然后，用干净的柴油或汽油清洗泵的外部。

2)为保证拆后正确装配，拆前应用废锯条或类似工具沿泵轴线方向在前盖、中心泵体、泵壳、后盖上划“x”形或“V”形标记。

3)液压泵是精密元件，要确保整个泵在拆卸过程中无尘和杂质混入，不能用抹布、棉纱擦试零件，零件清洗后用压缩空气吹干或风干。

4)需要在台钳上夹紧轴泵时，注意不要夹在中心泵体上，以防变形。

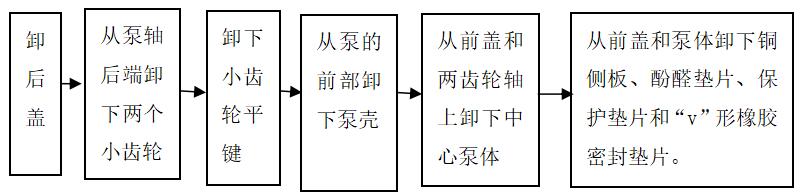

5)拆卸油泵时，先用专用工具取下8个螺栓，再用木棒敲击转动轴轴头，便可分解齿轮泵。注意撞击主动轴时不要用力过大，轻轻敲击，多敲几次 拆卸顺序如图所示。

2 安装注意事项

1)检查所有零件使用磨损情况，注意轴套润滑槽必须在高压腔一侧，轴套不能从座孔中窜出。用优质金刚砂布擦去所有的划痕和毛刺，处理后注意清洗。

2)安装时，易损件必须垒部更新，包括铜侧板、酚醛垫片、保护垫片、“V”形橡胶密封垫、“O”形密封圈和轴端油封。

3)用机油或液压油润滑所有零件后再进行装配。

4)把“V”形橡胶密封垫片安装在前盖和泵壳的凹处，并使唇边向下安装，安装时既要细心，又要有耐心，要保证唇边不颠倒，所有唇边都应放到槽中，决不允许有翻边现象。

5)按原划好标记装配各零件，安装次序与拆卸次序相反进行。中心泵体的半月型空腔不要对着前盖，而应朝向泵壳方向。装入泵壳槽内“O”型密封圈必须平展，不应有扭曲现象。

6)安装好各零件后，用螺栓拧紧，拧紧力矩37～40N.m。

7)用机油或液压油涂抹转动轴油封，并小心将其装到主动齿轮轴上，密封唇朝内，用木捶轴敲使油封定位。安装时注意不要将密封唇装反，不要损坏油封。

8)油泵装配完后，安装传动皮带轮，用手旋转皮带轮时会有些阻力，但旋转几圈后，应能转动自如。

9)将油泵安装在机体上，油管和软管安装在泵上，给泵加入干净液压油，连接油管法兰盘，安装法兰盘前要保证无空气进入。启动发动机，在不操纵液压控制手柄情况下，中速动转3min；在同样转速下，操纵控制手柄约3min，以建立压力；然后加大油门至最高转速，操纵控制手柄3min关闭发动机，检查齿泵有无漏油现象。
