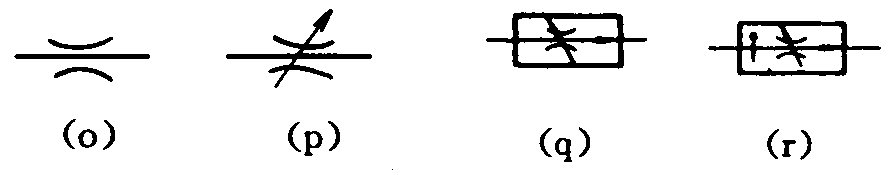

流量控制阀图形符号的识别比较简单。图形符号中的直线线段表示油路，直线线段两侧的峡口形状即表示节流，图1—1(o)即为固定节流阀；若峡口形状加上一斜着的箭头则表示是可调式节流阀。以往，上述图形的外围没有方框包住，就表示这不是一只单独的阀，而是在有关通道、油路或连接板上钻孔加工后配以零件而成，被称作为“固定节流器”，现按新规定，统一称为“节流阀”。若上述图形四面被围以方框，如图1—1(q)所示，则为“普通型调速阀”；图1一1(r)为“温度补偿型调速阀.
