S7-300 PLC是模块化的组合结构，用户按照实际需求选取的各种模块可以直接安装在机架（导轨）上，通过背板总线（机座）把这些模块连接起来。在机架上安装模块的顺序是：在1号槽安装电源模块，2号槽安装CPU，以后安装I/O接口模块、功能模块/通信处理器或I/O信号模块。S7-300 PLC系统配置分两种情况：

1 装在一个机架上的S7-300结构
装在一个机架上的S7-300 PLC必须符合以下规定：
① 在CPU单元右边安装的信号模块不超过8个。

② 背板总线电流值的限制装在一个机架上的全部模块都要受到S7-300背板总线提供的总电流值的限制，对于CPU313/314，这个总电流值不超过1.2A；对于CPU312IFM，不超过0.8A。

2 装在多个机架上的S7-300结构（不包括CPU312IFM/313）
根据实际需要，如果一个机架不够用，最多可扩展4个机架（与CPU312IFM和CPU313配套的模块只能装在一个机架上），多个机架上的配置必须遵循下述原则：
① 接口模块（IM）总是位于3号槽、第一个信号模块的左边。
② 每个机架上不能超过8个信号模块（SM、FM、CP），这些模块总是位于接口模块的右边。但有一个情况例外，如果选用CPU314IFM，模块不能插入到机架3的第11号槽。
③ 插入的模块数（SM、FM、CP）受到背板总线允许提供电流的限制，每一排或每一机架总的电流消耗量不应超过1.2A。

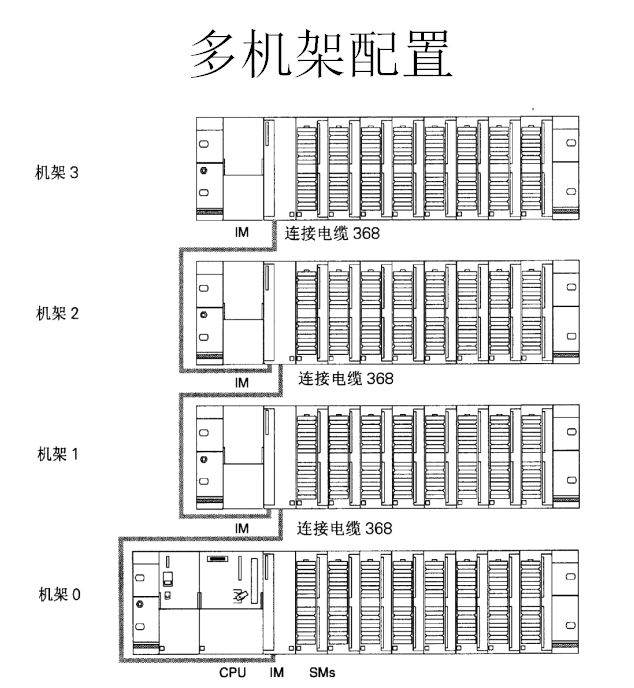

一台装在4个机架上的S7-300结构和全部模板可用的插槽。注意这种结构不能选用CPU312IFM和CPU313。

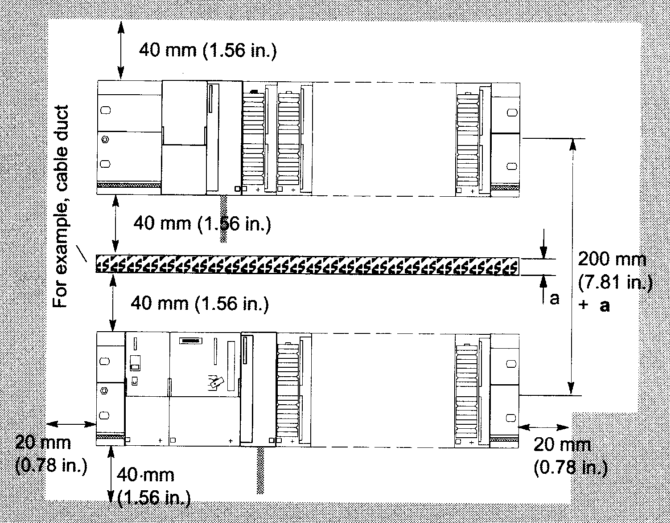

不管采用以上哪种结构，都必须注意选择最小安装间隙，以确保S7-300各模块不要过热，同时应为插拔S7-300模块留有足够的空间，且留有足够的走线空间。下图所示为单个机架和相邻设备、电缆出线口、机柜板等之间的必要间隙。
